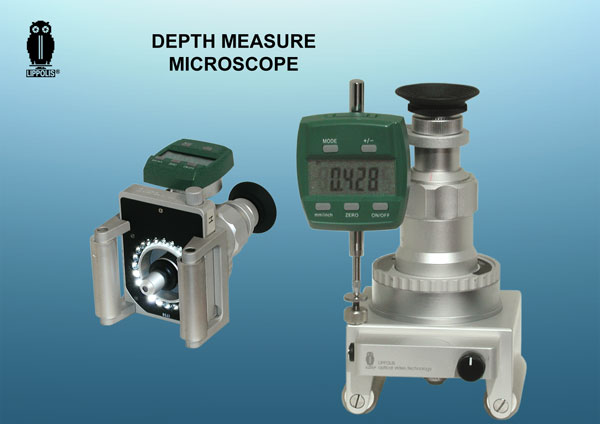

DEPTH MEASURE MICROSCOPE (DMM)

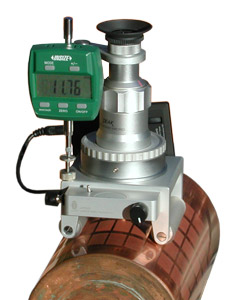

Questo particolare microscopio viene prodotto in due serie ottico e video, entrambi utilizzano la stessa base, molto robusta (completamente in alluminio) e munita di illuminazione ad altissima intensità regolabile, indispensabile nella messa a fuoco di precisione di cricche o per esplorare e misurare le celle di cilindri per stampa (anilox, rotocalco, flexo). Il DMM ottico viene fornito con obiettivo e oculare per avere l’ingrandimento desiderato (20, 40, 60, 100, 150, 200 e 300x), le ottiche e gli oculari sono intercambiabili (nella versione ottica sono con attacco a vite). La scelta dello strumento con l’obiettivo giusto dipende da molti fattori, le tabelle sotto riportate aiutano nella scelta corretta.

Per esempio la versione DMM ottica 300X è in grado di effettuare misurazioni lineari su un area di 0,4mm con precisione fino a 0,001 mm sull’asse “x” e di 0,05 mm sull’asse “z”, mentre con il DMM ottico 100X l'utente potrà effettuare misurazioni lineari con approssimazioni di 0,01 mm (0,0005") in un campo visivo di 1,2 mm e nella misurazione dell'asse Z potrà fare affidamento su una precisione di 0,08 mm. Volendo avere una maggiore area di misurazione in “X-Y” e nello stesso tempo la possibilità di forti ingrandimenti per ottenere una precisa messa a fuoco e quindi una perfetta misurazione dell’asse “Z” bisognerà optare per il DMM video in quanto le ottiche intercambiabili disponibili vanno dal 25X al 2350X (con riferimento a un monitor di 15”).

Il DMM ottico è alimentato da una batteria al litio ricaricabile con cavo USB tramite PC o alimentatore 5V in dotazione. Nessun cavo è di intralcio durante l’uso dello strumento.

Nel DMM video non vi sono batterie perché l’alimentazione al sistema illuminante avviene tramite la telecamera USB collegata al PC.

Il DMM video è supportato da uno dei nostri due software disponibili (Video View Light o Video View Basic) che lo rende ancor più interessante nei vari settori produttivi per le seguenti caratteristiche:

• Eccellente qualità delle immagini
• Praticità, trasportabilità e robustezza dell'apparecchio
• Assenza di batterie e alimentatori per l'illuminazione (l'alimentazione viene fornita direttamente dal PC)
• Un solo cavo USB alimenta l'intero sistema.
• Le ottiche con attacco magnetico disponibili sono ben 13 comprese tra 25X e 2350X
• Ingrandimenti così elevati consentono di controllare con precisione la messa a fuoco e quindi la misurazione dell'asse 'Z'
• Software di misurazione e controllo qualità professionale, di facile utilizzo.
