VIDEO AREA EXPLORER

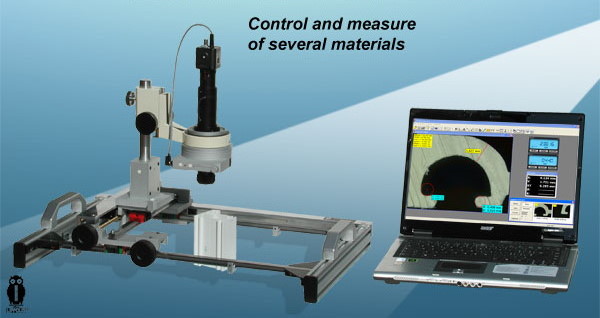

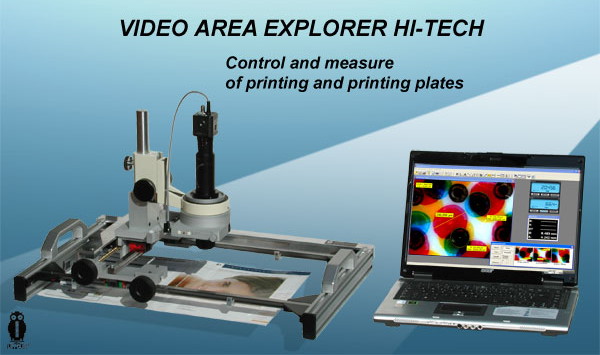

La serie HI-TECH si differenzia dalle altre versioni perché gli spostamenti della testata video zoom sugli assi X-Y sono controllati tramite guide ottiche e dal software (VideoKLite) sull’intera area utile di misurazione del sistema.

Per effettuare una misurazione l’operatore sposta la testata video in un punto qualsiasi dell’area e con il puntatore del mouse, inserisce un crocino sull’immagine a video corrispondente al punto di partenza o di arrivo memorizzando la posizione.

Tutte le immagini catturate sono sempre visibili in sequenza come “anteprima” e nel momento in cui si vogliono effettuare le misurazioni di distanze, raggi, angoli, ecc., anche di punti molto distanti tra loro, cliccando su due o più immagini presenti nell’anteprima si avrà la possibilità di ingrandirle e rilevare automaticamente tutte le misurazioni desiderate. La precisione delle misurazioni dipende dalla lunghezza delle guide e dalla grandezza dell’area e possono variare da 0 a 8 μm.

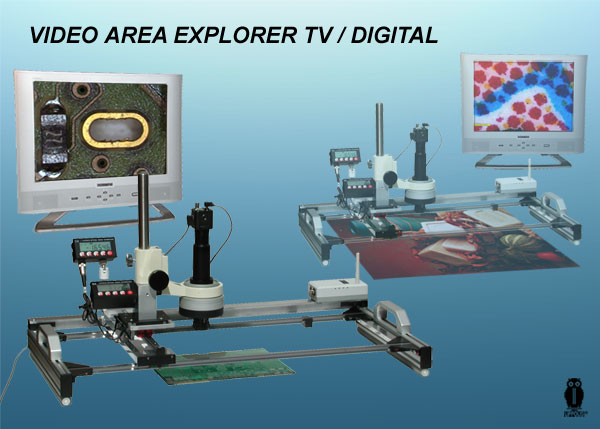

Le versione TV visualizza l'immagine della telecamera direttamente su un monitor, con la possibilità del collegamento a un PC per misurazioni, cattura, comparazioni, salvataggio delle immagini e relativi filmati.

Le versione Digital è identica alla TV con l'aggiunta di due display digitali per misurazioni ortogonali (X-Y) sull’intera area (precisione di 0,03 mm) e software di misurazione per l’area visibile sul monitor.

In questa versione è possibile collegarsi direttamente a un PC, tramite un cavo USB e software Video View Basic in dotazione, effettuare misurazioni (distanza, raggi, angoli, poligoni) direttamente nella finestra video che rappresenta una parte dell’intera area. Le immagini con relative misurazioni possono essere salvate, comparate e archiviate.

La precisione delle misurazioni sull’area video può raggiungere precisioni di 0,005 mm (in funzione dell’ingrandimento).

Il Video Area Explorer Hi-Tech permette di misurare direttamente sul PC anche all'esterno del campo visivo della telecamera e quindi misurare oggetti di grandi dimensioni con estrema precisione.

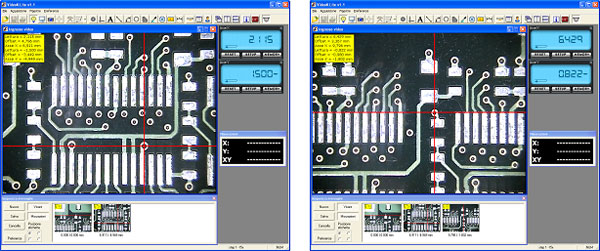

Il software VideoKLite mostra la posizione della testata video sull'area di lavoro. Posizionandosi sui punti desiderati nell'area visibile a monitor è possibile acquisire le immagini con le coordinate delle loro posizioni ed effettuare misurazioni lineari o circolari.

Tutte le sequenze di immagini possono essere archiviate sul computer, richiamabili in futuro per ulteriori misurazioni.

Spostare la testata video sull'oggetto, cliccare sul punto esatto da dove si vuole far partire la misurazione (apparirà una croce di colore e spessore desiderato) e infine eseguire memorizzazione.

Proseguendo nello steso modo sull'oggetto da misurare si otterrà una sequenza di immagini che potrà essere salvata e archiviata.

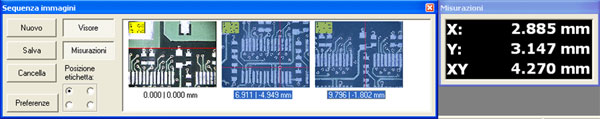

Dopo aver acquisito le immagini complete delle coordinate di posizione è sufficiente selezionare quella dalla quale si vuole far iniziare la misurazione e un'altra; automaticamente il programma calcolerà la distanza tra i punti di riferimento presenti sulle due immagini.

Il Video Area Explorer Hi-Tech permette di misurare anche raggio e diametro. In questo caso bisognerà acquisire almeno 3 punti lungo la circonferenza dell'oggetto.

Il massimo errore dell’apparecchio è di 8 μm da sommarsi all’approssimazione tra corrispondenza pixel / unità di misura di ogni singolo ingrandimento.

Per esempio: se lavoriamo con un ingrandimento 15X lo step tra ogni pixel è di 20 μm, mentre con un ingrandimento di 100X lo step è di 4 μm. A 100X potremmo quindi avere un errore di 12 μm: 8 dovuti dall’apparecchio e 4 dall’ingrandimento.
