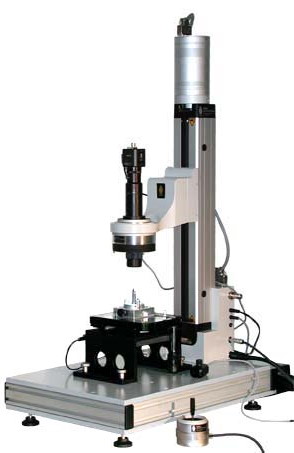

JUMBO LITE ZOOM
|
La serie Jumbo si è ampliata grazie ai due nuovi modelli Jumbo Lite Zoom K1 e Jumbo Lite Zoom K2: entrambi lavorano con uno stand motorizzato comune a tutta la serie, garanzia di massima stabilità e precisione nel movimento.
Questi due modelli si distinguono fra loro per gli ingrandimenti che possono effettuare: nel modello Zoom K1 di 20-100X (area visibile da 12,7x9,5 a 2,7x2 mm) e nel modello Zoom K2 di 44-244X (area visibile da 6,5x4,9 a 1,2x0,9 mm).
Una caratteristica particolare di questi obiettivi è la possibilità di poter impostare gli ingrandimenti in modo progressivo o a step (simile al sistema utilizzato sugli obiettivi delle macchine fotografiche professionali per la selezione dei diaframmi).
Il movimento motorizzato della testata può essere eseguito con grande precisione grazie ai microspostamenti con il joystick.
Jumbo Lite Zoom K1 e Jumbo Lite Zoom K2 sono consigliati a chi ha la necessità di visionare velocemente a campione la propria produzione e nello stesso tempo avere a disposizione un apparecchio preciso e affidabile sul quale poter effettuare anche misurazioni.
Poiché la serie Jumbo è stata progettata con l'idea di poter seguire le evoluzioni tecnologiche, grazie alla sua grande modularità e facilità nel sostituire i diversi accessori, sarà sempre possibile per una azienda aggiornare il proprio sistema.
CONTENUTO DEL KIT
 |
Stand Control motorizzato completo di base (37 x 55 x 95 cm - peso ca. 20kg) codice SPT OVT 000633 |
 |
Obiettivo zoom K1 (20-100X) in alternativa al Body VCR. Completo di illuminazione anulare a luce fredda (48 led) (SPT OVT 000483) con regolatore di intensità luminosa (SPT OVT 000484), telecamera a colori CCD 1/2" ad alta risoluzione 221S (SPT SIC 000382). codice SPT OVT 000554 Come SPT OVT 000554, ma obiettivo zoom K2 (44-244X) con telecamera a colori 250D2 (CCD 1/3") ad alta risoluzione (SPT WAT 000684) codice SPT OVT 000555 |
 |
Lo stand SMX-Y viene fornito completo di slitta manuale a microspostamenti (75-50 mm x-y) e il visore SLIM 4x5" che inserito nell'apposita guida sotto lo stand permette di avere sul monitor il profilo degli oggetti per poter eseguire misurazioni. codice SPT OVT 000492 |
 |
Set controllo motore completo di: Joystick per movimento motore (codice SPT OVT 000521), 2 connettori per utilizzo del motore in manuale (codice SPT OVT 000522) codice SPT OVT 000547 |
 |
Cavo video power (2,3 m) codice SPT OVT 000034 |
 |
Set di cavi completo di: Cavo video RCA-RCA (codice SPT OVT 000032), Cavo collegamento motore (codice SPT OVT 000501), Cavo 12V-12V 1m. (codice SPT OVT 000033) codice SPT OVT 000504 |
 |
Alimentatore stabilizzato Input: 100-240V / 47-63Hz Output: 12V-5A / 24V-3A codice SPT ALP 000505 |
  |
Software per misurazione, comparazione e archiviazione di immagini in live per PC e laptop. codice LLE 10121 |
ILLUMINATORI
 |
Cold Light Ring 24 - WD: 25-45 Illuminatore magnetico 24 led per ottiche standard serie VCR con possibilità di selezionare 14 differenti angoli di provenienza della luce. Completo di regolatore dell'intensità luminosa. Distanza di lavoro: 24-45 mm codice SPT OVT 000620 |
|
Cold Light Ring 24 - WD: 45-80 Illuminatore magnetico 24 led per ottiche standard serie VCR con possibilità di selezionare 14 differenti angoli di provenienza della luce. Completo di regolatore di intensità luminosa. Distanza di lavoro: 45-80 mm codice SPT OVT 000645 |
|
Cold Light Ring 24 - WD: 80-120 Illuminatore magnetico 24 led per ottiche standard serie VCR con possibilità di selezionare 14 differenti angoli di provenienza della luce. Completo di regolatore di intensità luminosa. Distanza di lavoro: 80-120 mm codice SPT OVT 000678 |
|
Cold Light Ring 24 - WD: 120-150 Illuminatore magnetico 24 led per ottiche standard serie VCR con possibilità di selezionare 14 differenti angoli di provenienza della luce. Completo di regolatore di intensità luminosa. Distanza di lavoro: 120-150 mm codice SPT OVT 000646 |
|
Cold Light Ring 24 - WD: 30-50 Illuminatore magnetico 24 led per ottiche standard serie VCR con possibilità di selezionare 14 differenti angoli di provenienza della luce. Completo di regolatore di intensità luminosa. Distanza di lavoro: 30-50 mm Da utilizzare su Stand CX codice SPT OVT 000647 |
|
Cold Light Ring 48 - WD: 80-120 Illuminatore magnetico 48 led completo di regolazione di intensità luminosa. Distanza di lavoro: 80-120 mm codice SPT OVT 000622 |
 |
Cold Light Ring 25-45 Potente e compatto illuminatore a 24 led con attacco magnetico e cavo di collegamento. Distanza di lavoro 25-45 mm codice SPT OVT 000566 |
|
Cold Light Ring 80-120 Potente e compatto illuminatore a 24 led con attacco magnetico e cavo di collegamento. Distanza di lavoro 80-120 mm codice SPT OVT 000625 |
|
Cold Light Ring 120-150 Potente e compatto illuminatore a 24 led con attacco magnetico e cavo di collegamento. Distanza di lavoro 120-150 mm codice SPT OVT 000679 |
 |
Anello distanziatore Per regolare la distanza di lavoro dei Cold Light Ring da 80-120mm a 25-45 mm (ring illuminanti 24 led) codice SPT OVT 000546 |
 |
CX Light luce coassiale con attacco magnetico senza obiettivo codice SPT OVT 000071 |
 |
CX Ring 10 anello distanziale magnetico 10 mm da utilizzare con obiettivi serie VCR e dispositivo a luce coassiale, su stand CX. codice SPT OVT 000072 |
 |
CX Ring 14 anello distanziale magnetico 14 mm da utilizzare con obiettivi serie VCR e dispositivo a luce coassiale, su stand CX. codice SPT OVT 000231 |
 |
Raccordo di prolunga (40mm) per obiettivi codice SPT OVT 000463 |
 |
Cold light Arms Illuminatore con due bracci semirigidi ad alta intensità luminosa a luce fredda funzionanti a 12V e basso consumo. Predisposto con attacco magnetico per essere facilmente posizionato. Dati tecnici: Alimentazione: 12V 40 mA Lunghezza bracci: 37 cm; Peso: 130 g codice SPT OVT 000369 |
 |
Magnetic Power Distributor dispositivo con attacco magnetico che consente di collegare 2 dispositivi a 12V codice SPT OVT 000293 |
| Obiettivo ZOOM K1 | ||
| Step | Ingrandimento | Campo visivo |
| 1 | 20X | 12,7 x 9,5 mm |
| 2 | 25X | 11,2 x 8,4 mm |
| 3 | 30X | 9,2 x 6,9 mm |
| 4 | 35X | 7,4 x 5,5 mm |
| 5 | 45X | 5,9 x 4,4 mm |
| 6 | 55X | 4,8 x 3,6 mm |
| 7 | 75X | 3,6 x 2,6 mm |
| 8 | 100X | 2,7 x 2,0 mm |
| Obiettivo ZOOM K2 | ||
| Step | Ingrandimento | Campo visivo |
| 1 | 44X | 6,5 x 4,9 mm |
| 2 | 50X | 5,4 x 4 mm |
| 3 | 67X | 4,1 x 3,1 mm |
| 4 | 85X | 3,2 x 2,4 mm |
| 5 | 100X | 2,6 x 1,9 mm |
| 6 | 140X | 2,1 x 1,6 mm |
| 7 | 185X | 1,6 x 1,1 mm |
| 8 | 244X | 1,2 x 0,9 mm |
SLITTE
 |
Tavola di traslazione XY 150x50 mm codice SLI MAR 000206 |
 |
Tavola di traslazione XY 25x25 mm codice SLI MAR 000207 Tavola di traslazione XY 50x50 mm codice SLI MAR 000205 Tavola di traslazione XY 100x100 mm codice SLI MAR 000208 |
 |
Testina micrometrica digitale 0,001 mm; range 0-50 mm codice SPT LIN 000374 |
 |
Testina micrometrica centesimale 0,01 mm; range 25 mm codice SPT TES 000381 |
 |
Tavola di traslazione miniaturizzata XY 10x10 mm (Dimensioni: 120x120x16 mm; Peso: 430 g) codice SLI OVT 000438 |
 |
Stand per tavole micrometriche x-y codice SPT OVT 000553 |
 |
Visore piatto (slim) per effettuare misure di profili (5x4") codice 3709 |
|
Come 3709, ma con alimentatore stabilizzato codice 3709/A |
|
Lo stand SMX-Y viene fornito completo di slitta manuale a microspostamenti (75-50 mm x-y) e il visore SLIM 4x5" che inserito nell'apposita guida sotto lo stand permette di avere sul monitor il profilo degli oggetti per poter eseguire misurazioni. codice SPT OVT 000492 |
