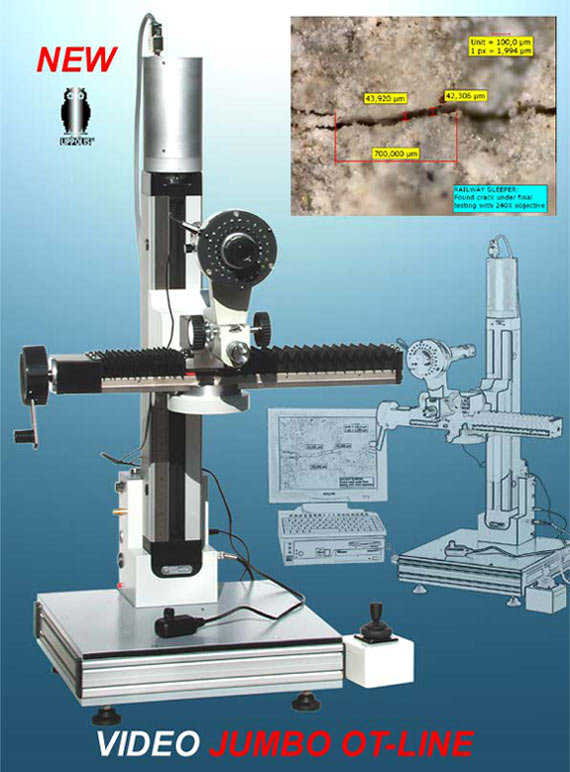

JUMBO OT-LINE
Jumbo OT-LINE appartiene a una nuova serie di videomicroscopi progettata per soddisfare una particolare richiesta proveniente da diversi settori dell'industria per il controllo di qualità su manufatti ingombranti.
Questa serie di videomicroscopi si differenzia dalla nostra serie Jumbo Zoom tradizionale, già nota per le sue alte prestazioni, perché la visione delle superfici avviene dirigendo la testata video verso le pareti verticali degli oggetti.
In questo modo sarà possibile effettuare misurazioni molto precise con un desktop o PC portatile con l'ausilio dei nostri software Video View.
L'apparecchio ha una colonna motorizzata comandata da joystick in grado di far muovere la testata verticalmente con movimenti lenti o veloci; una guida di precisione con corsa utile di 30 cm trasporta la testata video orizzontalmente.

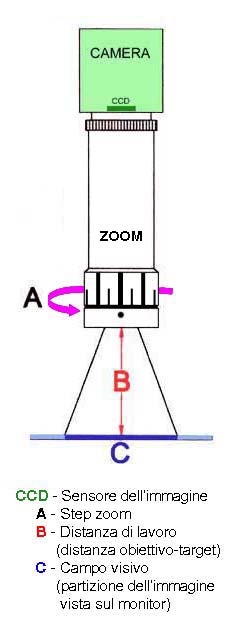

Il sistema video si compone di un obiettivo zoom con ingrandimenti compresi tra 44 e 244X (area visibile a monitor 6,5 x 4,9 mm e 1,2 x 0,9 mm) in otto step.
Una caratteristica particolare di questo obiettivo è la possibilità di impostare gli otto ingrandimenti in modo progressivo a scatti (simile al sistema utilizzato sugli obiettivi delle macchine fotografiche professionali per la selezione dei diaframmi). In questo modo è possibile effettuare una calibrazione per ognuno degli otto ingrandimenti dell'obiettivo e quindi fare misurazioni certe e ripetibili.
Il Jumbo OT è disponibile anche in versione completamente automatica e motorizzata (asse X e Z) in grado di seguire le fasi delle lavorazioni filmando la sequenza dei processi.
| Obiettivo ZOOM K1 | ||
| Step | Ingrandimento | Campo visivo |
| 1 | 20X | 12,7 x 9,5 mm |
| 2 | 25X | 11,2 x 8,4 mm |
| 3 | 30X | 9,2 x 6,9 mm |
| 4 | 35X | 7,4 x 5,5 mm |
| 5 | 45X | 5,9 x 4,4 mm |
| 6 | 55X | 4,8 x 3,6 mm |
| 7 | 75X | 3,6 x 2,6 mm |
| 8 | 100X | 2,7 x 2,0 mm |
| Obiettivo ZOOM K2 | ||
| Step | Ingrandimento | Campo visivo |
| 1 | 44X | 6,5 x 4,9 mm |
| 2 | 50X | 5,4 x 4 mm |
| 3 | 67X | 4,1 x 3,1 mm |
| 4 | 85X | 3,2 x 2,4 mm |
| 5 | 100X | 2,6 x 1,9 mm |
| 6 | 140X | 2,1 x 1,6 mm |
| 7 | 185X | 1,6 x 1,1 mm |
| 8 | 244X | 1,2 x 0,9 mm |
ESEMPIO APPLICATIVO
 |
 |

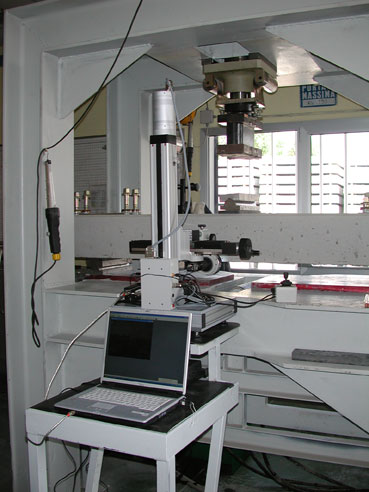

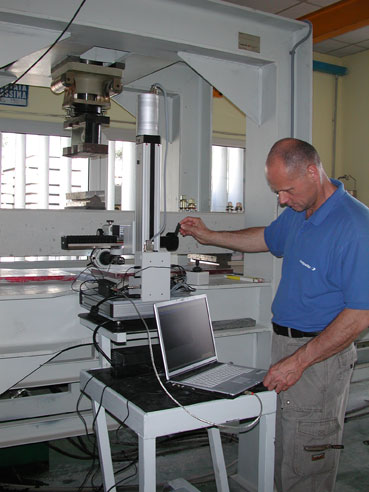

Un esempio di applicazione del Jumbo OT è mostrata nelle foto dove è visibile il cedimento di una traversa ferroviaria in cemento vibrato quando è sottoposta a tonnellate di pressione per un determinato tempo (prove di laboratorio richieste per le varie certificazioni in fase di collaudo).
